Kiedy gazowy element odciążający w maszynie poprawia ruch, a kiedy wymaga korekty projektu

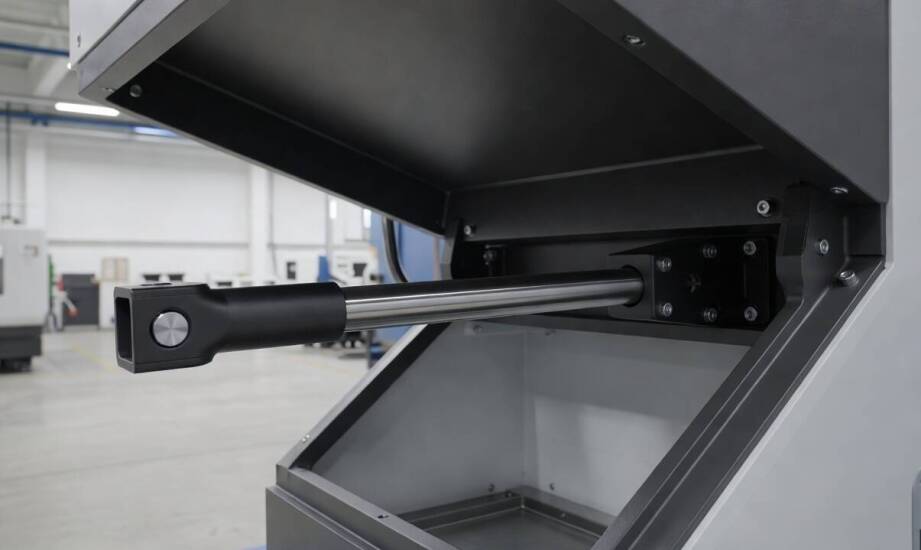

W maszynie pakującej lub nowoczesnym centrum obróbczym CNC pokrywa komory roboczej osiąga często masę kilkudziesięciu kilogramów. Element odciążający umożliwia jej kontrolowane podnoszenie, co zapobiega nagłemu opadnięciu obudowy i wspiera zachowanie stałego rytmu cyklu produkcyjnego. Operator maszyny nie musi podtrzymywać masywnego detalu ręcznie, dzięki czemu proces przezbrajania przebiega sprawniej. Odpowiednio zaprojektowany układ wpływa bezpośrednio na ergonomię pracy obsługi i eliminuje ryzyko przytrzaśnięcia. W zaawansowanych projektach inżynierskich to właśnie gazowe komponenty pełnią funkcję bufora energetycznego, wspierając skomplikowane ruchy kinematyczne zespołu. Prawidłowo dobrany siłownik nie tylko podnosi komfort codziennego użytkowania linii technologicznej, ale również skutecznie ogranicza zużycie współpracujących elementów nośnych i napędowych.

Przeczytaj również: Nowoczesne portfele damskie – trendy i funkcjonalność na pierwszym miejscu

Budowa i fizyka pracy elementu odciążającego

Podstawowa konstrukcja opiera się na cylindrze wypełnionym sprężonym azotem oraz precyzyjnie dopasowanym tłoczysku, które porusza się w jego wnętrzu. Gaz pełni funkcję magazynu energii potencjalnej, podczas gdy zoptymalizowana ilość oleju wewnątrz komory odpowiada za smarowanie uszczelnień oraz tłumienie w końcowej fazie wysuwu. Wartości ciśnienia roboczego zależą ściśle od specyfikacji wybranego modelu i gabarytów maszyny, dlatego parametry sprężania nie mają charakteru uniwersalnego i wymagają przeliczenia dla konkretnej aplikacji. Siła generowana przez mechanizm rośnie podczas wciskania tłoczyska do wnętrza cylindra, ponieważ systematycznie zmniejsza się przestrzeń dostępna dla uwięzionego azotu.

Przeczytaj również: Jak korytka ze stali nierdzewnej przyczyniają się do efektywności energetycznej instalacji?

Charakterystyka pracy ulega również zmianom pod wpływem warunków środowiskowych panujących na hali produkcyjnej. Wahania temperatury otoczenia modyfikują fizyczne właściwości rozprężanego gazu, co przekłada się na zauważalne różnice w sile wyporu przy ekstremalnych skokach ciepła. Taka zmienność termiczna wymusza na inżynierach uwzględnienie odpowiedniego marginesu błędu już we wstępnej fazie projektowania ciężkich osłon i klap maszynowych.

Przeczytaj również: Jakie innowacje technologiczne dotyczą silników asynchronicznych 3 fazowych?

Właściwy dobór parametrów technicznych obejmuje szczegółową analizę masy ruchomego detalu, lokalizację jego środka ciężkości względem osi obrotu oraz całkowitą długość wymaganego skoku roboczego. Punkty zamocowania przegubów muszą generować optymalny moment siły, który zrównoważy ciężar obudowy w każdej fazie jej otwarcia. Kąt pracy mechanizmu nie może wywoływać naprężeń bocznych prowadzących do przedwczesnego wytarcia dławicy lub zablokowania osi. Dobrze zoptymalizowana sprężyna gazowa pełni w takim układzie kluczową funkcję podtrzymującą, chroniąc zawiasy przed mechanicznym przeciążeniem. Precyzyjne obliczenia kinematyczne ułatwiają płynne operowanie nawet bardzo dużymi elementami z wykorzystaniem minimalnej siły fizycznej personelu.

Współpraca z napędami i eksploatacja przemysłowa

Gazowy mechanizm odciążający doskonale radzi sobie jako samodzielne rozwiązanie, gdy głównym zadaniem jest utrzymanie pionowej pozycji klapy oraz wymuszenie jej powolnego, kontrolowanego opadania. Taki układ nie pobiera zewnętrznej energii, a cała praca opiera się na uwalnianiu nagromadzonego ciśnienia roboczego. Sytuacja ulega zmianie, gdy specyfikacja techniczna urządzenia wymaga pozycjonowania ramienia w dowolnym punkcie skoku lub działania w pełni zautomatyzowanego. Konieczne staje się wtedy połączenie funkcji odciążenia z wózkiem liniowym, precyzyjną śrubą kulową lub napędem serwokrokowym. Napędy te przejmują bezpośrednią kontrolę nad zadaną trajektorią ruchu, podczas gdy element gazowy redukuje obciążenie głównego silnika i zmniejsza jego zapotrzebowanie na moc szczytową.

Intensywna eksploatacja w środowisku przemysłowym weryfikuje trwałość zastosowanych uszczelnień komory cylindra. Typowe objawy wyeksploatowania podzespołu obejmują nierównomierny skok tłoczyska, samoczynne opadanie pokrywy po dłuższym zatrzymaniu linii oraz wyraźny wzrost oporu przy próbie otwarcia obudowy. W systemach pracujących w trybie ciągłym naturalne starzenie się uszczelniaczy wargowych prowadzi do powolnego rozszczelniania układu i utraty nominalnego ciśnienia gazu. Takie procesy zużycia wymuszają wdrożenie procedur regularnej diagnostyki oraz planowanie działań serwisowych wyprzedzających zablokowanie mechanizmu.

Weryfikacją parametrów i dostarczaniem odpowiednich podzespołów amortyzujących zajmują się wyspecjalizowani dystrybutorzy techniczni. Firma Pivexin Technology dostarcza przemysłowe amortyzatory z serii STAB-O-SHOC, integrując je ze złożonymi systemami automatyzacji procesów produkcyjnych. Inżynierowie dystrybutora weryfikują środowisko pracy docelowej aplikacji, wspierając konstruktorów w dopasowaniu profili tłumienia do rzeczywistych obciążeń dynamicznych budowanej maszyny.

Projektowanie układów kinematycznych opartych na sprężonym azocie wymaga podejścia analitycznego wykraczającego poza określenie samej siły wyporu w niutonach. Rzeczywista dynamika przemieszczania, planowana częstotliwość cykli oraz lokalne warunki środowiskowe determinują finalny wybór komponentów buforujących. Wnikliwe przeanalizowanie tych aspektów pozwala ustalić, czy bazowy obwód odciążający podoła zadaniu, czy niezbędna okaże się jego koordynacja z zaawansowanymi technologiami sterowania ruchem.
